【工程's】イナズマ線を表示して進捗を見える化しよう！

変更日木, 9 10月で 1:53 午後

※「Orario」はウェッブアイ製品のマスター・ブランドです。「工程's Orario」を「工程's」と記載いたします。

工程'sでの進捗管理は、計画バーと最新バー（進捗入力済み）の比較による方法を推奨しております。

※計画バーと最新バーの比較方法については下記関連ページをご覧ください。

＜関連ページ＞

それでもなお、イナズマチャートで進捗状況を確認したい方のために、任意のビューでイナズマチャートを表示できる機能もご用意しています。

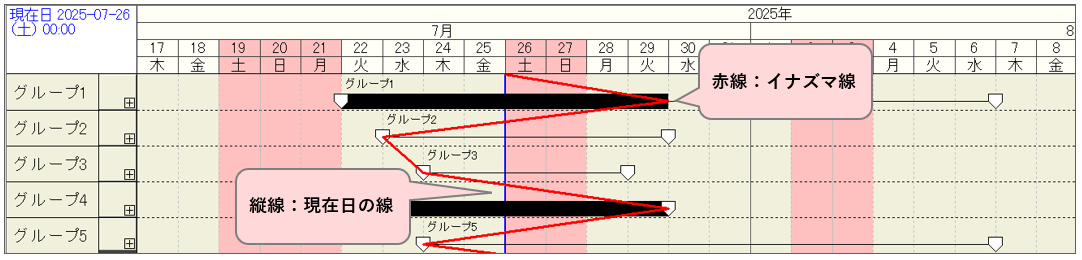

【イメージ】

イナズマ線が現在日より左側へ突き出すタスクは予定より進捗が遅れており、現在日より右側へ突き出しているタスクは進捗が予定より進んでいることを表しています。

【手順】

1.イナズマチャートを表示したいビューを選択します。

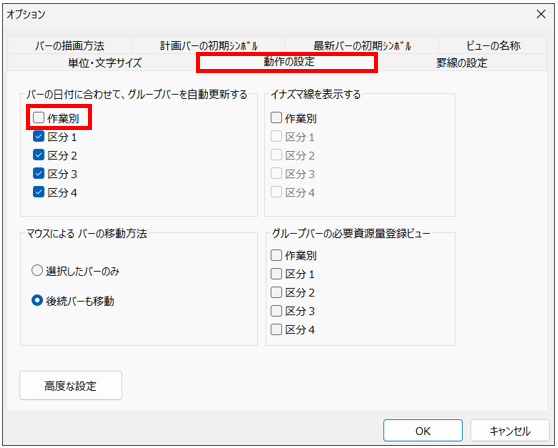

メニューバー「編集」>「オプション」>「動作の設定」タブ>「バーの日付に合わせて、グループバーを自動更新する」にて、イナズマ線を表示させるビューのチェックを外します。

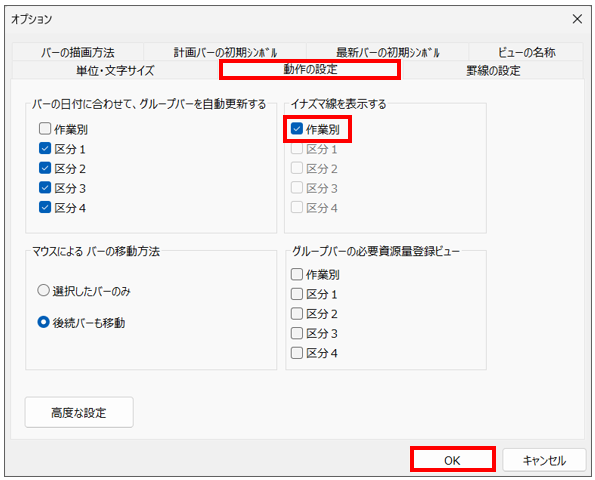

2. 「イナズマ線を表示する」でイナズマ線を表示させたいビューにチェックを入れ、「OK」ボタンをクリックします。

3.手順2でチェックを入れたビューを表示します。

4.イナズマチャートはグループバーを利用して描画するため、グループバーを表示させます。

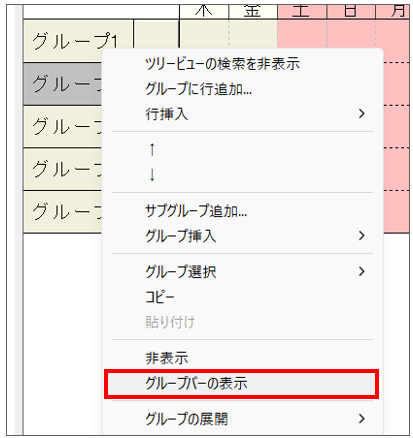

グループの上で右クリック>「グループバーの表示」を選択し、グループバーを表示させます。

複数のグループを選択し右クリックすることで、選択したグループのグループバーを一括で表示させることができます。

※グループバーの表示・非表示については下記関連ページをご覧ください。

＜関連ページ＞

5.各グループに所属する作業バーに進捗を入力します。

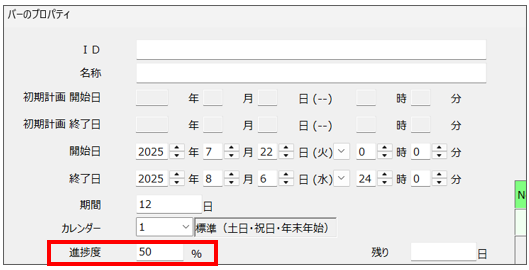

作業バーをダブルクリックし、プロパティから進捗を入力します。

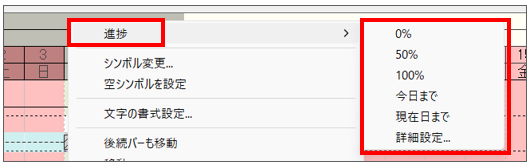

※作業バーを右クリック>進捗からも進捗を入力することができます。

※進捗の入力については下記関連ページをご覧ください。

＜関連ページ＞

6.各作業に進捗度を入力後「ロールアップ」アイコンを選択し、作業バーに入力した進捗の合計をグループバーに反映させます。

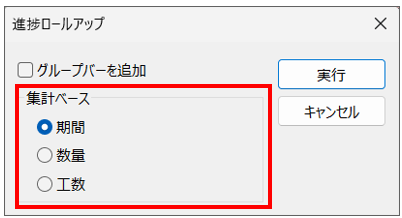

7.進捗ロールアップのプロパティ画面から集計ベースを選択し、「実行」をクリックします。

※手順4でグループバーを表示させていなくても、「グループバーを追加」にチェックを入れるとグループバーが追加されます。

※進捗ロールアップについては下記関連ページをご覧ください。

＜関連ページ＞

上記の設定後は、イナズマチャートビューで作業バーの長さやタイミングを変更しても、グループバーは当初計画の位置・長さを保持したまま、進捗のみ塗りつぶしがされていきます。

作業バーの進捗度を更新した際には、その都度ロールアップを実行してください。

是非ご活用ください！
