【工程's】BarChart Factory：よくある質問

※「Orario」はウェッブアイ製品のマスター・ブランドです。

「工程's Orario」を「工程's」、「BarChart Factory Orario」を「BarChart Factory」 と記載いたします。

本記事では、BarChart Factoryでよくある質問を項目ごとに分けてご紹介いたします。

※BarChart Factoryのご紹介と作成については、以下の記事をご覧ください。

【工程's】BarChart Factoryのご紹介

【工程's】BarChart Factoryの作成

１）見た目・レイアウトを整えたい

図形やテキスト枠の配置、幅やサイズの調整など、工程表の見た目をきれいに整える方法をご紹介します。

■図形やテキスト枠の位置を揃えてきれいに配置したい

グリッド線や整列ツールを活用することで、手作業での微調整を減らし、きれいに配置できます。

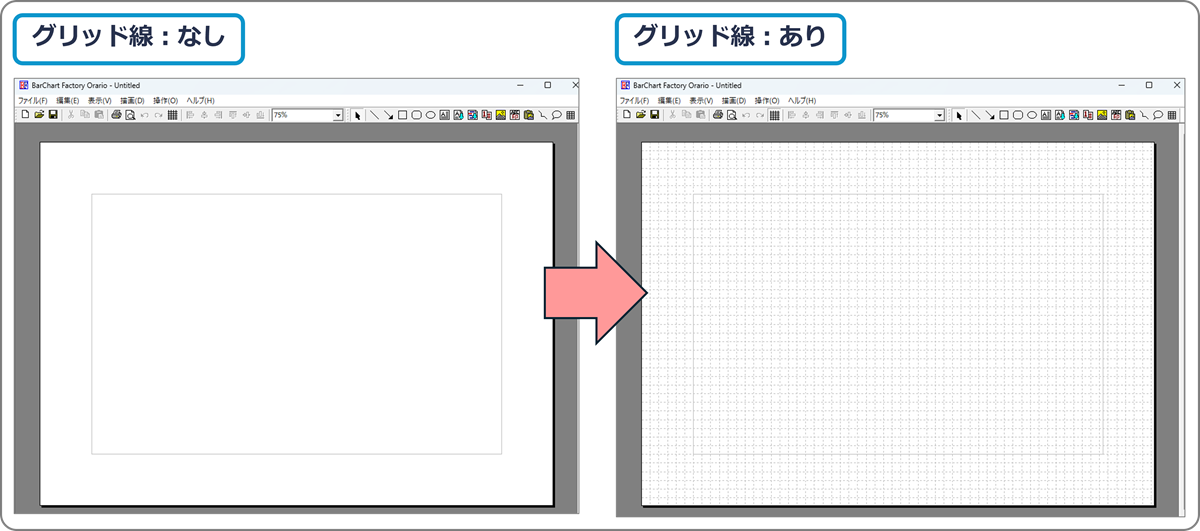

方法１：グリッド線に合わせてオブジェクトを配置する

グリッド線を表示すると、背景に［グリッドサイズ］で指定した間隔で点線が表示されます。

また、［グリッド線に合わせて配置］にチェックを入れると、オブジェクトをグリッド線に沿って配置できます。

※グリッド線の詳細は、以下の記事をご覧ください。

【工程's】BarChart Factoryの作成＞■グリッド線

方法２：ツールボタンを使用してオブジェクトを整列させる

揃えたい複数のオブジェクトを範囲選択し、ツールバーの「左揃え」「上揃え」などのボタンを使うことで、オブジェクトを整列させることができます。

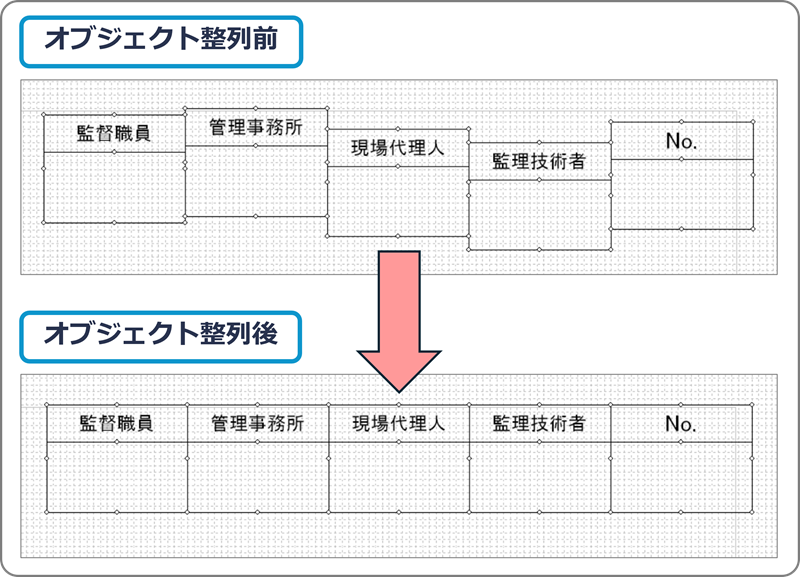

※上図は「上揃え」を実行し、「管理事務所」のオブジェクトの上端を基準に揃えたものです。

【手順】

1.キーボードの［Ctrl］キーを押したまま、位置を揃えたい複数の図形やテキスト枠を順番にクリックします（※選択されたオブジェクトの周りに枠マークが表示されます）

2.画面上部のツールバーにある、整列ボタンの中から任意の揃え方を選択すると、選択したオブジェクト同士のラインが均等に整列されます

ツールボタン	名称	説明
	左揃え	選択したすべてのオブジェクトの左端を、一番左にあるオブジェクトのラインに合わせます。
	左右中央揃え	選択したすべてのオブジェクトの左右の真ん中（中心軸）を、縦一直線に揃えます。
	右揃え	選択したすべてのオブジェクトの右端を、一番右にあるオブジェクトのラインに合わせます。
	上揃え	選択したすべてのオブジェクトの上端を、一番上にあるオブジェクトのラインに合わせます。
	上下中央揃え	選択したすべてのオブジェクトの上下の真ん中（中心軸）を、横一直線に揃えます。
	下揃え	選択したすべてのオブジェクトの「下端」を、一番下にあるオブジェクトのラインに合わせます。

方法３：プロパティで数値指定する

対象オブジェクトを右クリック＞［プロパティ］を開き、サイズ（幅・高さ）や位置（横・縦位置）をミリ単位の数値で直接入力することで、オブジェクトをきれいに配置することができます。

※プロパティで数値指定する方法の詳細は、以下の記事をご覧ください。

【工程's】BarChart Factory：図形のプロパティ＞３）図形の位置・サイズを数値で設定したい

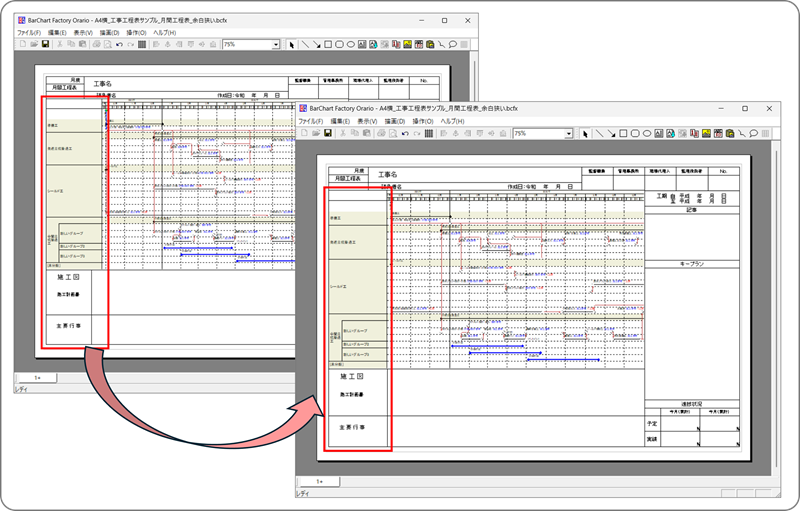

■工程表のグループとBarChart Factoryの表の幅を合わせたい

工程表の「グループの幅」とBarChart Factoryの「表の幅」を同じ数値に設定することで、幅を揃えて出力できます。

【手順】

1.出力したいBarChart Factoryのファイルを開きます

2.工程表の「グループの幅」と合わせたいオブジェクト（上部の見出し枠など）の上で右クリックし、表示されるメニューから［プロパティ］を選択します

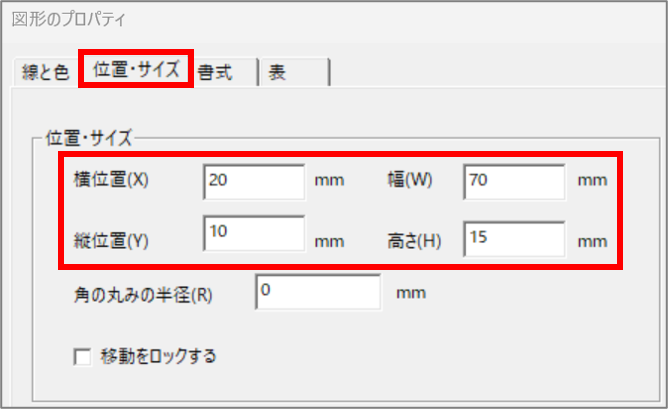

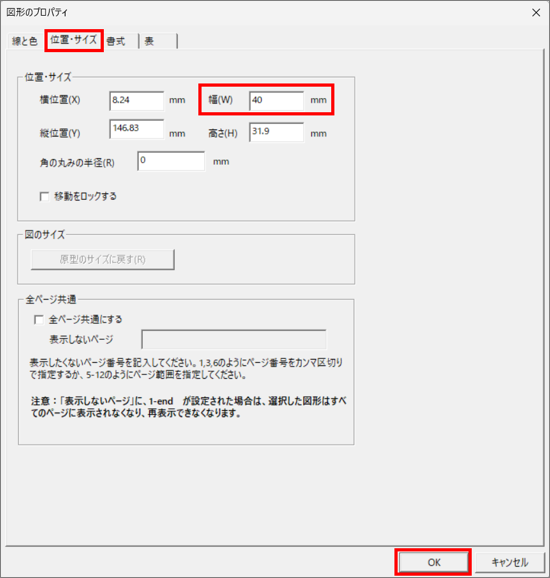

3.プロパティ設定画面の中にある、［位置・サイズ］タブの［幅(W)］に入力されている数値を確認し、プロパティの画面を閉じます

4.BarChart Factoryのファイルを閉じます

※必要に応じて上書き保存をしてください。

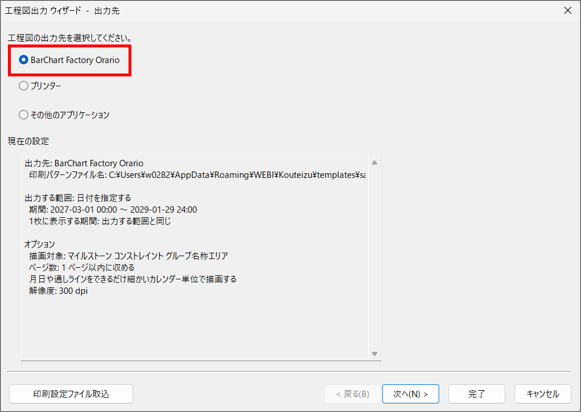

5.出力したい工程'sのファイルを開き、工程's画面上部［ファイル］ メニュー ＞「印刷」をクリックし、［工程図出力ウィザード］ を開き、出力先に ［BarChart Factory Orario］ を選択して画面を進めます

6.［工程図出力ウィザード］ を最後の［オプション］画面まで進めます

※［工程図出力ウィザード - オプション］の詳細は、以下の記事をご覧ください。

【工程's】印刷オプションの設定

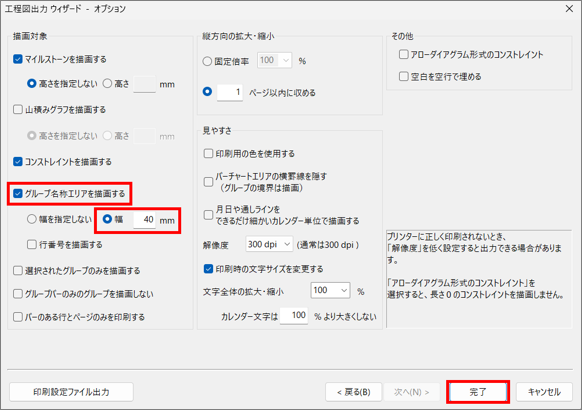

7.画面左側の［グループ名称エリアを描画する］にチェックを入れ、その下にある［幅］のラジオボタンにもチェックを入れます

8.［幅］の横にある数値入力欄に、手順3.で確認した数値をキーボードで直接入力し、右下の「完了」ボタンをクリックすると、工程表の「グループの幅」とBarChart Factoryの「表の幅」を揃えて出力することができます

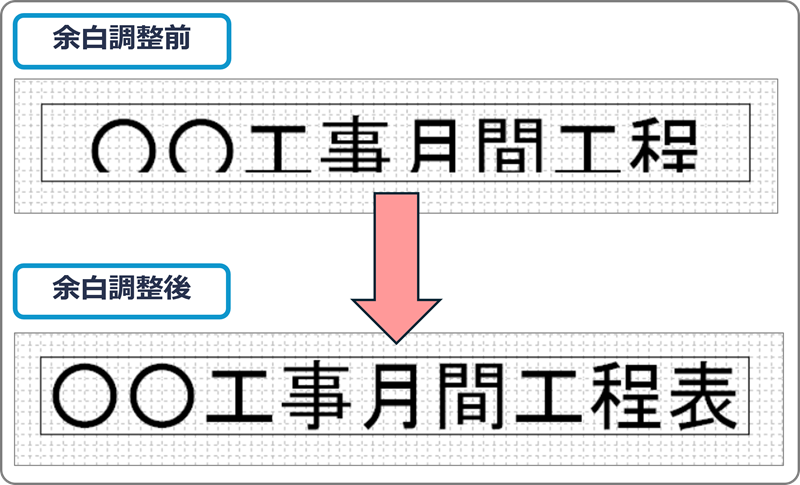

■オブジェクトに文字を入力すると文字が切れてしまう

枠内の上下左右の余白を小さく設定することで、枠サイズを変えずに文字を収めやすくなります。

【手順】

1.対象のオブジェクトを右クリック＞［プロパティ］を開きます

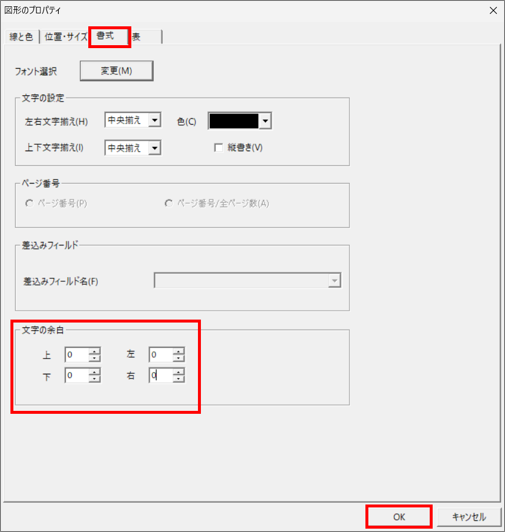

2.プロパティ設定画面の中にある、［書式］タブ＞［文字の余白］の［上］［下］［左］［右］の数値をすべて「0」（または小さな値）に変更します

※余白を小さくしても文字が切れてしまう場合は、枠を少し広げるか、フォントサイズを小さく調整してください。

■画像の縦横比を保ったまま拡大・縮小したい

［Shift］キーを押しながら拡大・縮小することで、画像の縦横比を保てます。

【手順】

1.拡大縮小したい画像オブジェクトを左クリックで選択します

2.四隅にあるハンドル（〇）を、キーボードの［Shift］キーを押しながらマウスでドラッグして拡大縮小することで、縦横の比率がロックされ、画像が歪むのを防ぐことができます

２）PDFに出力したい・別ファイルへオブジェクトをコピーしたい

PDFへの出力や、別のファイルからのオブジェクトのコピーなど、ファイルの操作・出力方法をご紹介します。

■BarChart FactoryからPDFに出力したい

BarChart Factoryの画面で［ファイル］メニュー＞［印刷］を開き、［プリンター名］のプルダウンからPDFソフトを選択して印刷を実行すると、PDFファイルとして保存できます。

※BarChart FactoryからPDFに出力する方法は、以下の記事をご覧ください。

【工程's】工程表をPDFで出力したい＞２）BarChart Factory（帳票）を使用して工程表をPDFで出力する方法

■別のBarChart Factoryファイルから画像や図形などをコピー＆ペーストしたい

同じウィンドウで開いて操作することで、画像や図形などをコピー＆ペーストできます。

【手順】

1.コピー元のBarChart Factoryを開きます

（貼り付け先のBarChart Factoryを開いている場合は閉じます）

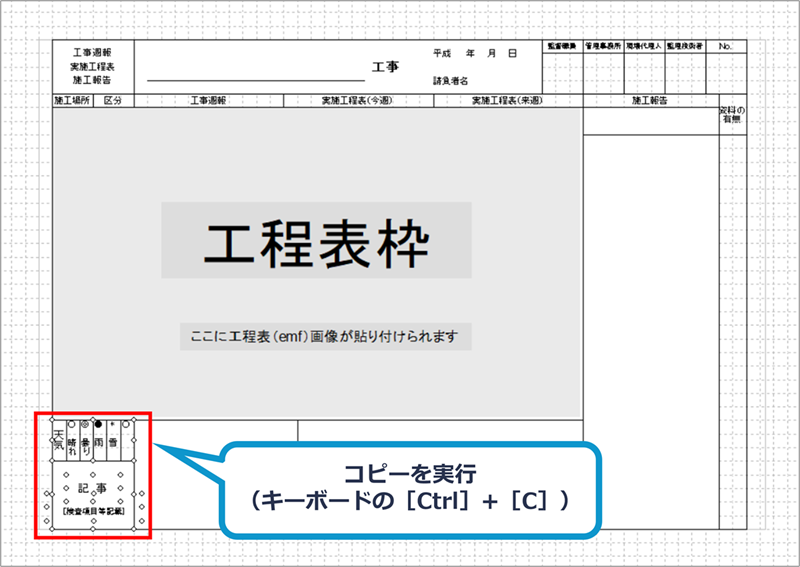

2.コピー元のBarChart Factoryで、コピーしたい画像や図形をコピーします（キーボードの［Ctrl］+［C］）

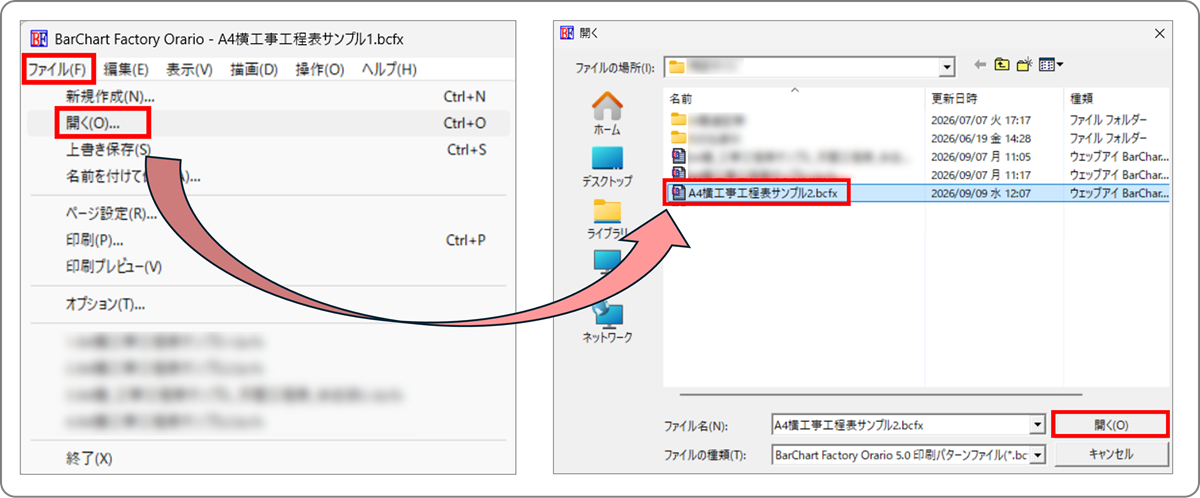

3.BarChart Factory画面上部にある［ファイル］メニュー＞ ［開く］をクリックし、貼り付け先のBarChart Factoryファイルを選択して開きます

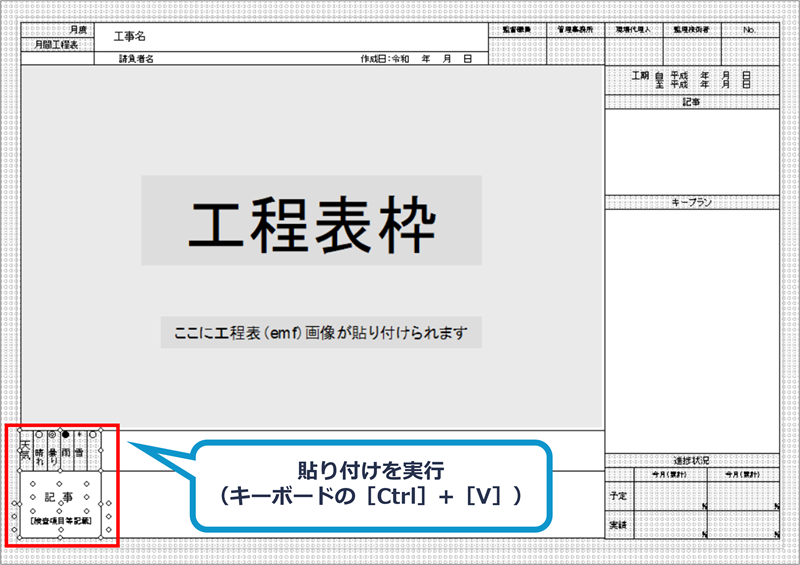

4.貼り付け先のBarChart Factoryが開かれるため、貼り付けします（キーボードの［Ctrl］+［V］）

３）印刷・出力がうまくいかないとき

プロジェクト名や日付が反映されない、印刷を進められないときなどの対処方法をご紹介します。

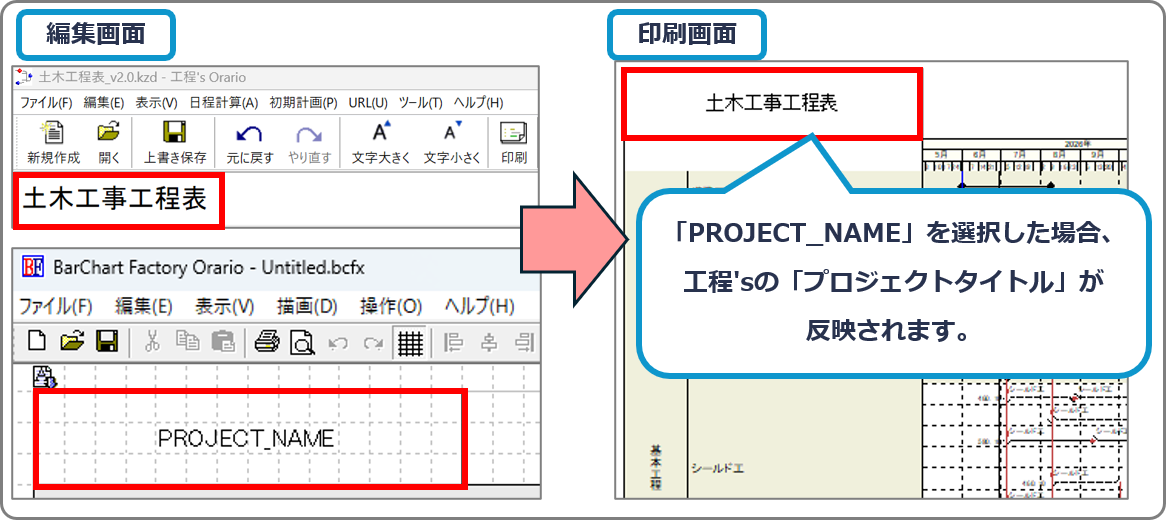

■「プロジェクト名」や「日付」を自動で反映できるようにしたい

「フィールド枠」をご活用いただくことで、「プロジェクト名」や「日付」などを手入力せずに、工程表の情報を反映できます。

※フィールド枠の詳細は、以下の記事をご覧ください。

【工程's】BarChart Factoryの作成＞・フィールド枠

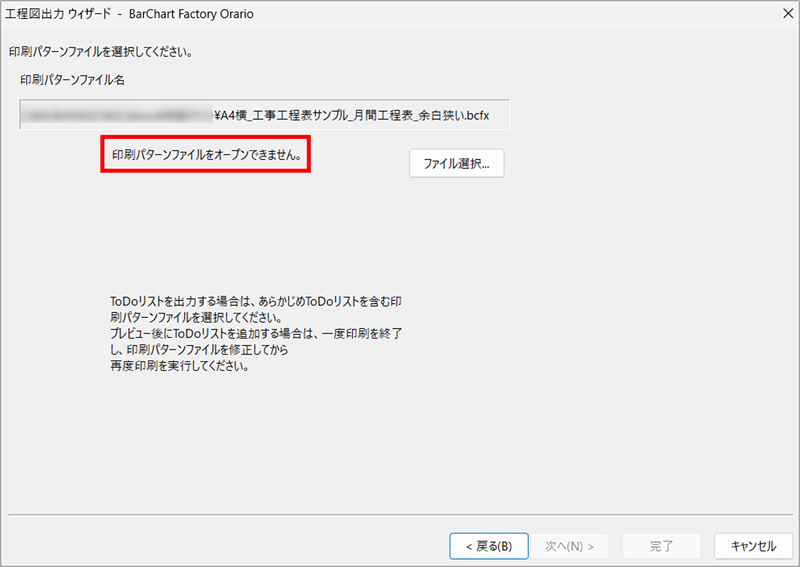

■印刷時に「印刷パターンファイルをオープンできません」と表示されて印刷できない

選択したBarChart Factoryファイルを開いていることが原因です。BarChart Factoryファイルを閉じることで印刷できます。

【手順】

1.現在、画面上やタスクバーに「BarChart Factory」のウィンドウが起動していないか確認します

2.起動しているBarChart Factoryファイルを閉じます

※必要に応じて上書き保存をしてください。

3.工程'sの［工程図出力 ウィザード］を開き、該当のBarChart Factoryファイルを選択します

4.エラーメッセージが消え、「次へ」もしくは「完了」ボタンがクリックできるようになります

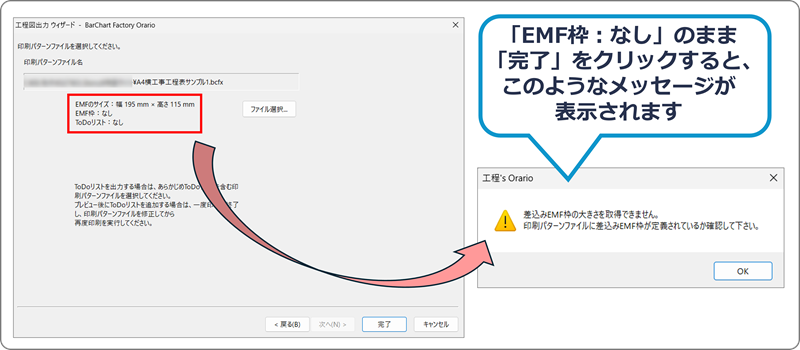

■印刷時に「EMF枠：なし」と表示されて印刷できない

BarChart Factoryに「工程表枠」が作成されていないことが原因です。

「工程表枠」を作成することで、エラーを解消して工程表を印刷できます。

【手順】

1.該当の印刷パターンファイル（拡張子が .bcfx または .bcf のファイル）を、BarChart Factoryで起動して編集画面を開きます

2.画面上部のツールバーにある「工程表枠」のアイコンをクリックします

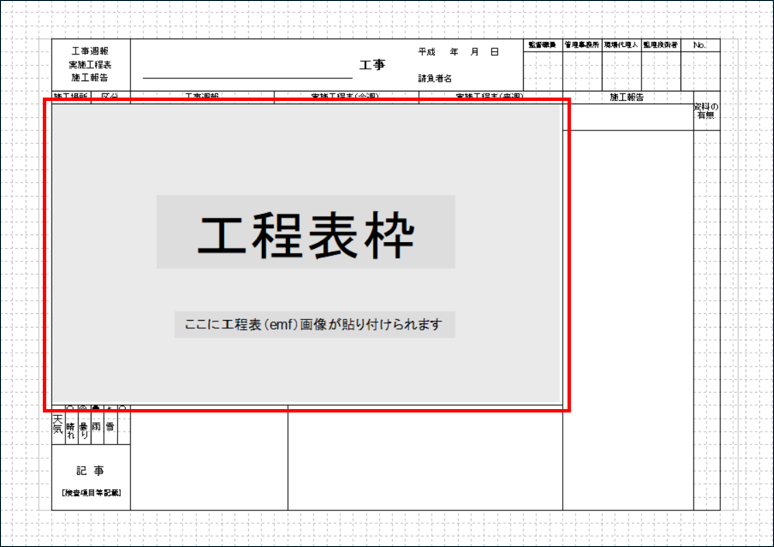

3.マウスをシート上で斜めにドラッグし、工程表を表示させたい範囲に枠を作成します

※枠を作成することで、画面上に工程表データを描画するためのスペースが確保されます。

4.［ファイル］メニュー＞［上書き保存］で印刷パターンファイルを保存し、BarChart Factoryのアプリケーションを終了します

※BarChart Factoryのファイルが開いたまま（編集中）になっている場合、印刷ができません。

5.工程'sで「印刷」＞［工程図出力ウィザード］を再度実行し、修正した印刷パターンファイルを選択して出力します

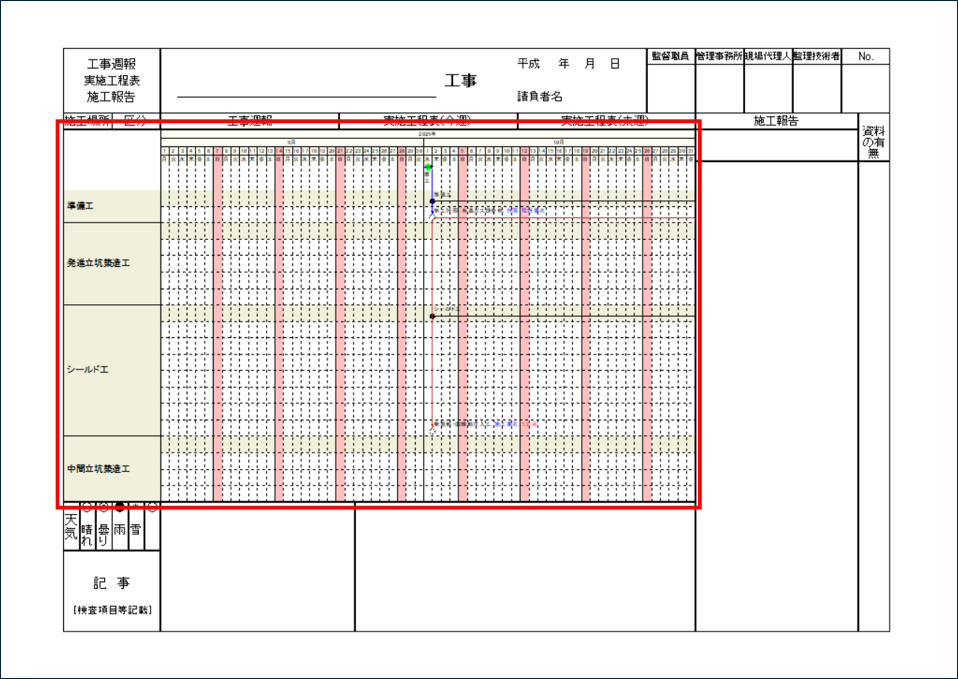

6.作成した枠の中に、工程表データが表示されます

４）テンプレートを使いたい・工程表作成を依頼したい

すぐに活用できるテンプレートをご用意しています。

また、既存の帳票をBarChart Factoryで利用できる形式に変換する「工程表変換サービス」もご利用いただけます。

■すぐに使えるテンプレートを利用したい

テンプレートを活用することで、帳票を効率的に作成できます。
用途に応じて、帳票作成にご活用ください。

・清水建設様専用テンプレート

清水建設様の土木イントラネットの工程'sページでは、月間工程表および週間工程表のBarChart Factoryテンプレートを公開しています。
土木イントラネット 工程'sページ：
https://shimz.sharepoint.com/sites/CIM_promotion_group_site/SitePages/%E5%B7%A5%E7%A8%8B%E2%80%99%EF%BD%93.aspx

・工程's標準搭載テンプレート

工程'sには、BarChart Factoryのテンプレートが標準搭載されています。
BarChart Factory 画面の［ファイル］メニュー＞「新規作成」から、テンプレートファイルを選択してご利用いただけます。

■既存の帳票をBarChart Factoryに変換してほしい

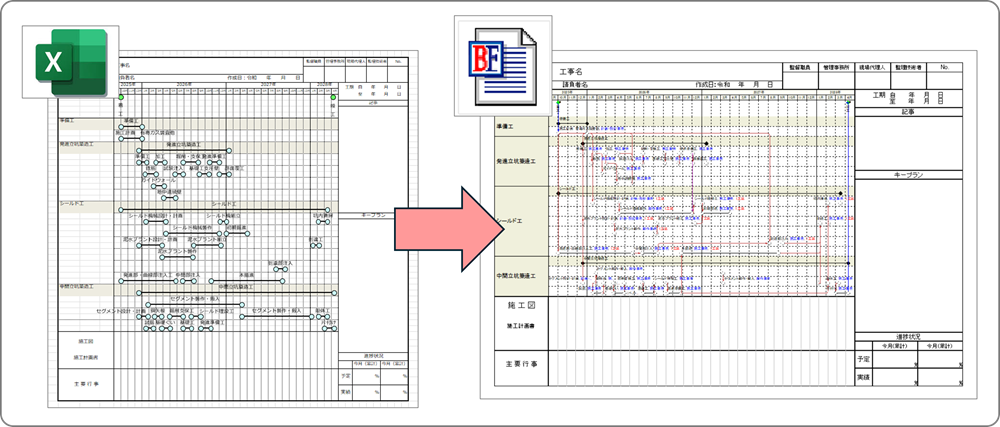

工程表変換サービスでは、工程'sファイルへの変換だけでなくBarChart Factoryの作成も承っております。

※工程表変換サービスのサンプルやご依頼方法の詳細は、以下の記事をご覧ください。

【工程's】工程表変換サービスのご紹介

是非ご活用ください！
