【工程's】BarChart Factoryの作成

※「Orario」はウェッブアイ製品のマスター・ブランドです。
 「工程's Orario」を「工程's」、「BarChart Factory Orario」を「BarChart Factory」と記載いたします。

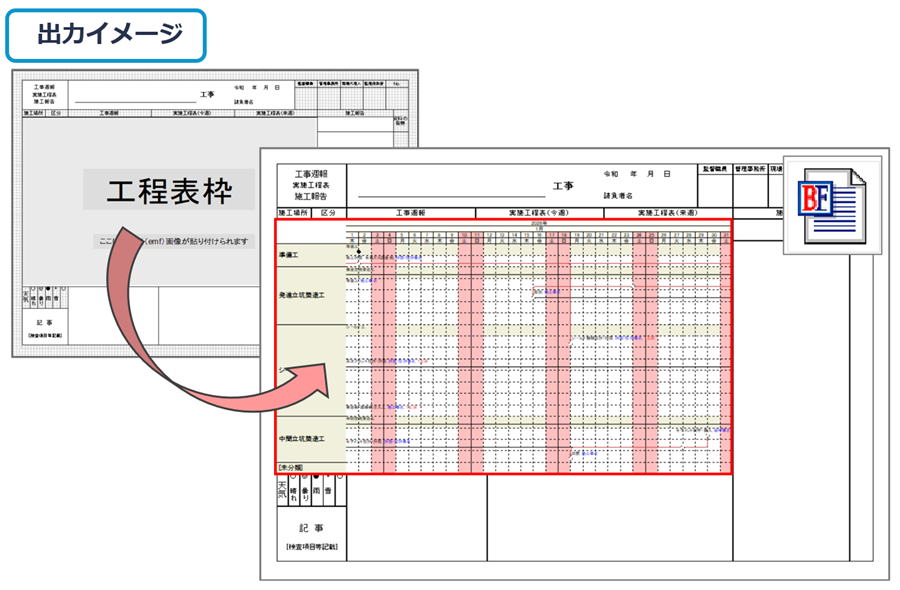

工程'sでは、BarChart Factoryで印刷枠を作成し、工程表を枠内に表示させて印刷することができます。

BarChart Factoryでは、線や図形、画像、テキストを自由に配置することができます。

発注者指定様式や独自の帳票様式を作成し、工程表と関連情報をまとめて出力できます。

BarChart Factoryの詳細は、以下の記事をご覧ください。

【工程's】BarChart Factoryのご紹介

＜動画でご覧になりたい場合は、下記動画をクリックしてください。＞

再生時間（03:34）

１）BarChart Factoryの起動

新規作成と既存ファイルから起動する方法があります。

■新規作成

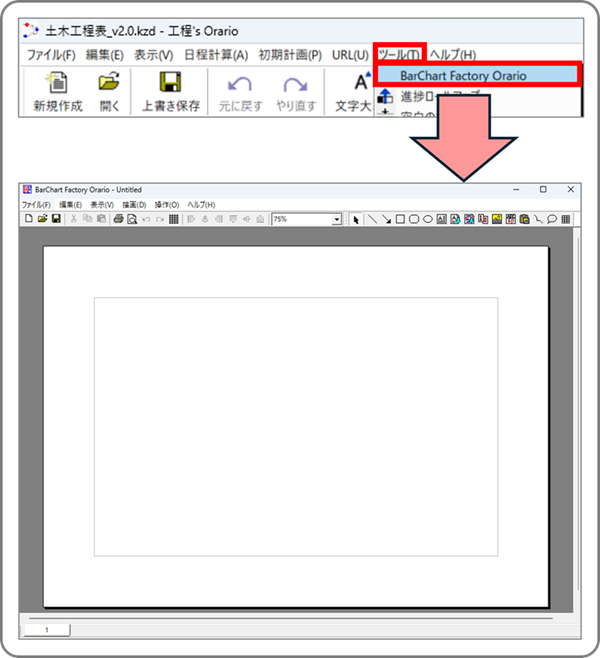

新規作成する場合は、工程'sから起動します。

［ツール］メニュー＞「BarChart Factory Orario」をクリックして開きます。

■既存ファイル

ファイルを直接開く方法と、工程表が挿入された状態で開く方法があります。

【方法１】

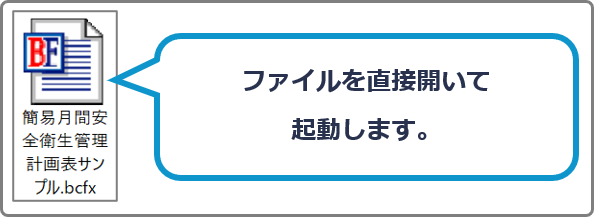

bcfxファイルを開いて編集します。

【方法２】

工程表を挿入した帳票を編集する場合は、印刷時の出力先で「BarChart Factory Orario」を選択し、印刷時の設定を行い、「完了」をクリックします。

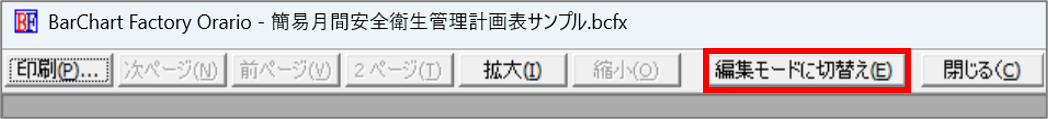

表示されたBarChart Factory画面で「編集モードに切替え」をクリックします。

※詳細手順は、以下のサイト記事をご覧ください。

【工程's】BarChart Factoryでの印刷

２）BarChart Factoryの編集

ページ設定に加え、線や図形、画像、テキストなどのオブジェクトを自由に配置できます。

■ページ設定

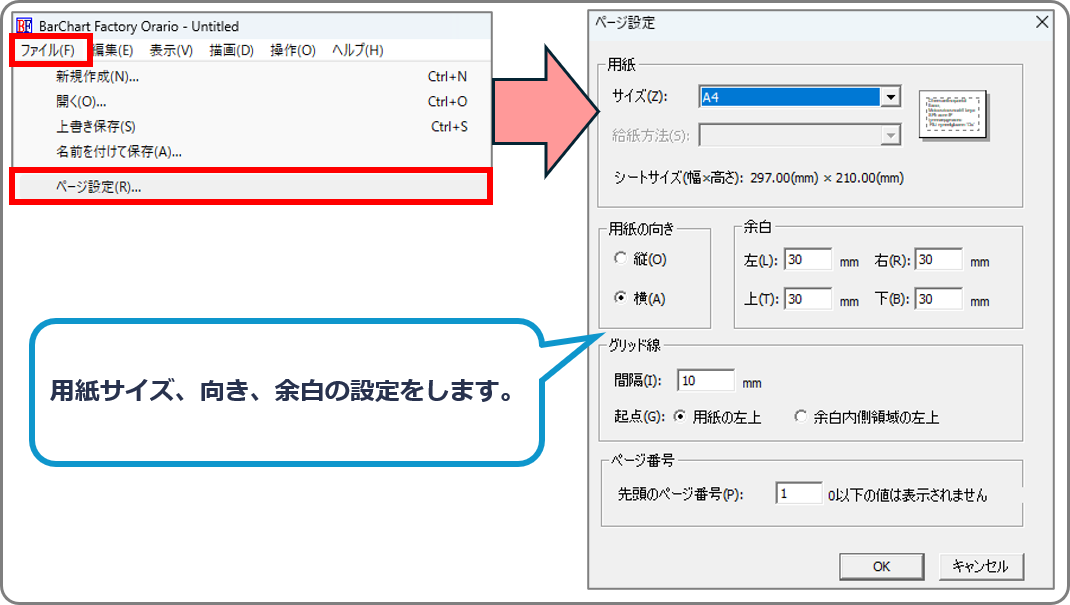

新規作成する場合、まずは用紙サイズ、向き、余白などのページ設定を行います。

【手順】

1.［ファイル］メニュー＞「ページ設定」をクリックします

2.用紙サイズ、向き、余白などの設定をします

■グリッド線

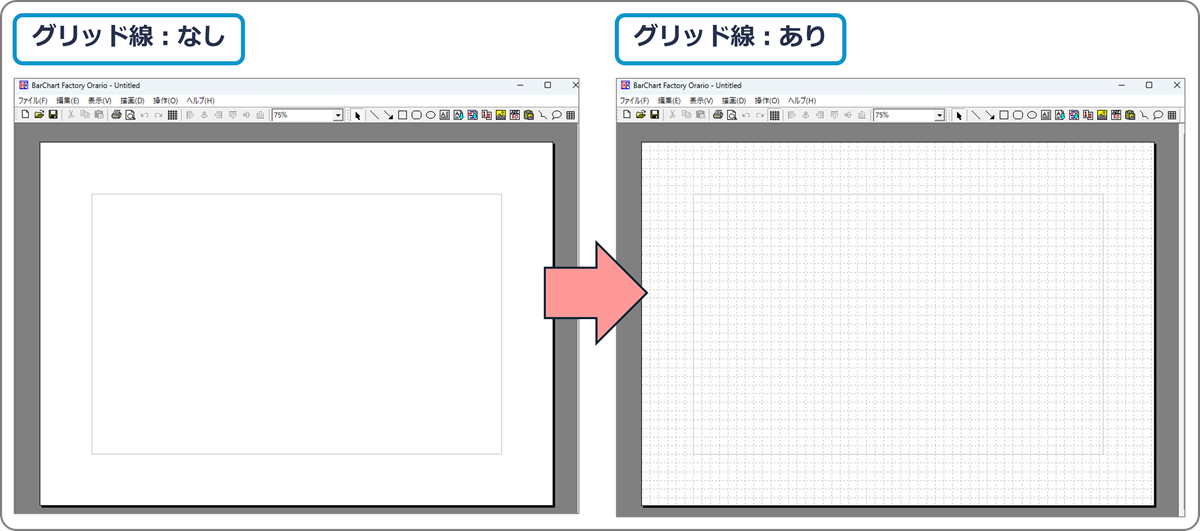

グリッド線を表示することで、背景に指定した［グリッドサイズ］の間隔で点線を表示できます。

また、「グリッド線に合わせて配置」にチェックを入れると、オブジェクトをグリッド線に沿って配置できます。

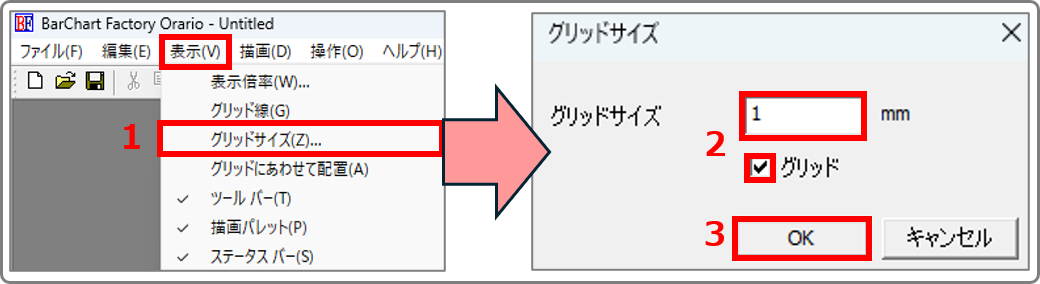

【手順】

1.［表示］メニュー＞［グリッドサイズ］をクリックします

2.［グリッドサイズ］に数値を入力し、［グリッド］にチェックを入れます

※グリッドサイズは最小で「1mm」まで設定できます。

3.「OK」をクリックします

※グリッド線の表示／非表示、および「グリッド線にあわせて配置」の設定は、［表示］メニューのチェックの有無でも変更できます。

■オブジェクトの配置

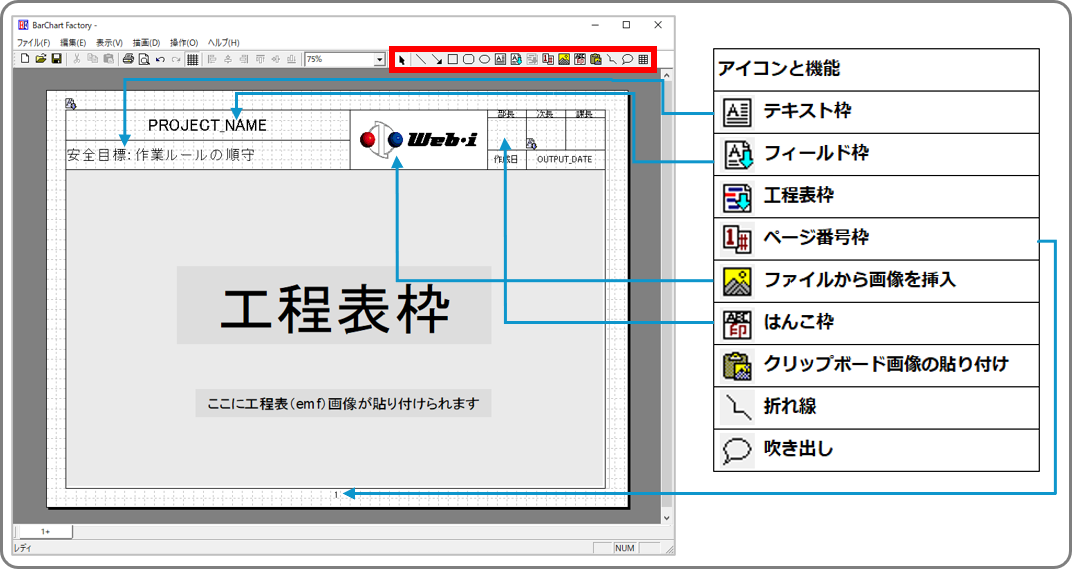

描画パレットからオブジェクトを選択後、マウスをドラッグすることで配置できます。

※配置後に縦横の比率を変えずに拡大・縮小する場合は、［shift］キーを押しながら拡大・縮小します。

アイコン	機能名	機能
	テキスト枠	テキストを入力・表示する枠をシート上に描きます
	フィールド枠	テキストのフィールド情報を表示する枠をシート上に描きます
	工程表枠	工程表のEMF ファイルを表示する枠をシート上に描きます
	ページ番号枠	ページ番号を表示する枠をシート上に描きます
	ファイルから画像を挿入	画像ファイルを読み込んでシート上に配置します
	はんこ枠	はんこ（押印）欄をシート上に描きます
	クリップボード画像の貼り付け	クリップボードにある画像をシート上に貼り付けます
	折れ線	折れ線をシート上に描きます
	吹き出し	吹き出しをシート上に描きます

・フィールド枠

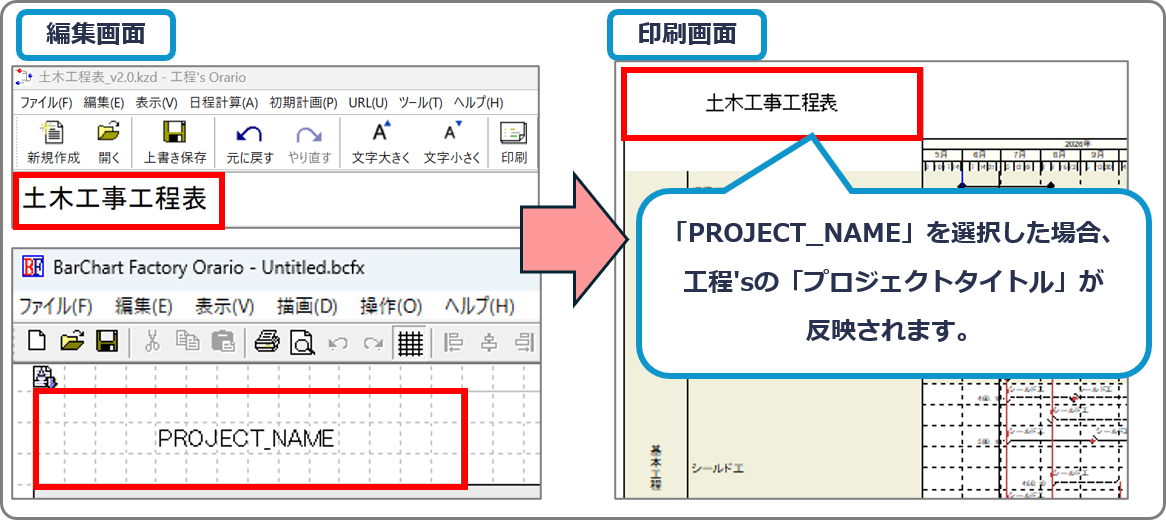

フィールド枠を配置することで、印刷時に工程'sの情報が自動で出力されます。

差し込みフィールド名は、図形のプロパティから選択できます。

【手順】

1.フィールド枠を選択後に右クリック＞「プロパティ」をクリックします

2.［差し込みフィールド名］より、表示させたいフィールド名を選択します

3.「OK」をクリックします

■ 図形のプロパティ

図形のプロパティとは、図形やテキストの見た目や配置を、細かくカスタマイズするための設定画面です。

図形のプロパティは、図形を選択後に右クリック＞「プロパティ」をクリックして表示することができます。

図形の輪郭線や塗りつぶし、文字の位置・余白・フォント・色などの設定を変更することができます。

※図形のプロパティの詳細は、以下の記事をご覧ください。

【工程's】BarChart Factory：図形のプロパティ

３）テンプレートファイル

テンプレートを活用することで、帳票を効率的に作成できます。

清水建設様専用テンプレートのほか、工程'sに標準搭載されているテンプレートもご利用いただけます。

用途に応じて、帳票作成にご活用ください。

■清水建設様専用テンプレート

清水建設様の土木イントラネットの工程'sページでは、月間工程表および週間工程表のBarChart Factoryテンプレートを公開しています。

土木イントラネット 工程'sページ：https://shimz.sharepoint.com/sites/CIM_promotion_group_site/SitePages/%E5%B7%A5%E7%A8%8B%E2%80%99%EF%BD%93.aspx

■工程's標準搭載テンプレート

工程'sには、BarChart Factoryのテンプレートが標準搭載されています。

BarChart Factory 画面の［ファイル］メニュー＞「新規作成」から、テンプレートファイルを選択してご利用いただけます。

是非ご活用ください！
