【工程's】作業バー（工程線）を分割する

※「Orario」はウェッブアイ製品のマスター・ブランドです。以下「工程's Orario」を「工程's」と記載いたします。

本ツールを使用することで、手動で作業バー（工程線）を作成する手間を省き、自動で作業バーを分割することができます。

• 既存版（v1.0）： 清水建設様およびJV構成員・協力会社様向けのカスタムインストーラーにあらかじめ組み込まれているため、すぐにご利用いただけます。
• アップデート版（v3.0）： 指定日時での分割に加え、「分割後シンボルの選択」や「コンストレイント作成有無の選択」ができるアップデート版です。

＜重要＞

※アップデート版（v3.0）をご利用いただくには、別途インストーラーのダウンロードとインストールが必要です。用途に合わせてご活用ください。

※本ツールはサンプルツールとして無償で提供するもので、品質保証の対象外となります。

※本ツール実行前にファイルを上書き保存する等、バックアップを取ってからご使用ください。

１）既存版（v1.0）：作業バーの分割

選択した作業バーを、「カレンダーの最小単位」に合わせて2つに分割することができます。

作業バーを2つに分け、それぞれを別の担当者に割り振ったり、期間を調整したりする場合などに便利です。

※均等に分割できない場合は、割り切れない分が先行の作業バーに設定されます。

【手順】

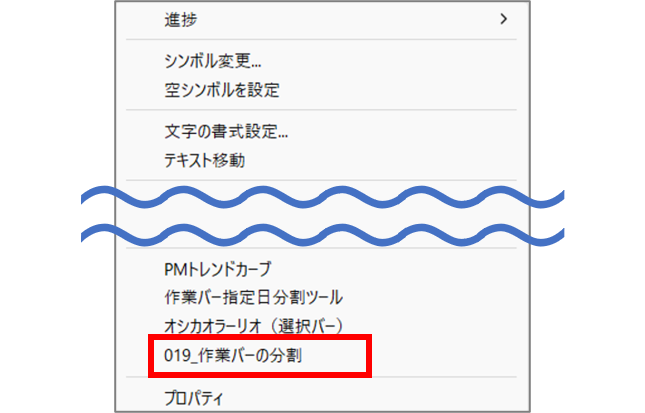

1.分割したい作業バーを右クリックし、［019_作業バーの分割］ を選択します

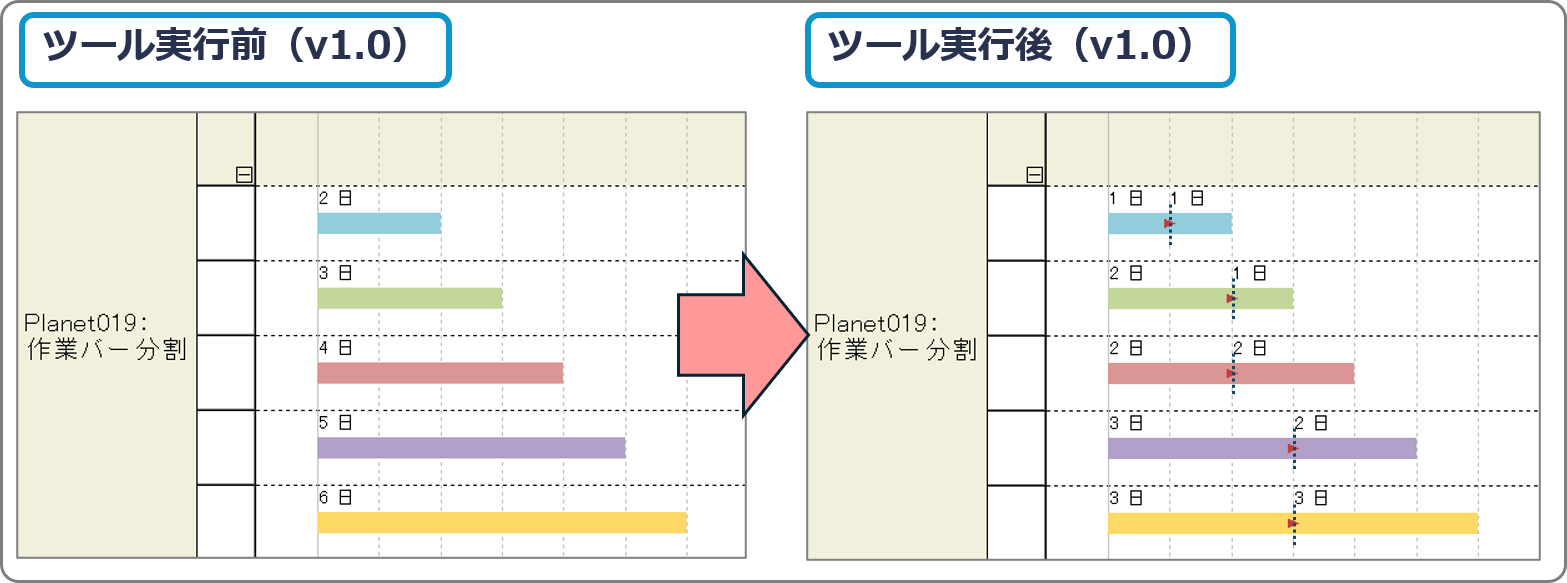

2.ツールの実行が完了すると、選択した作業バーが自動的に二分割されます

※分割された作業バーは「FS（Finish-to-Start）」のコンストレイントで接続されます。

※二分割された作業バーには、「バーのプロパティ」で設定した属性情報がすべて引き継がれます。

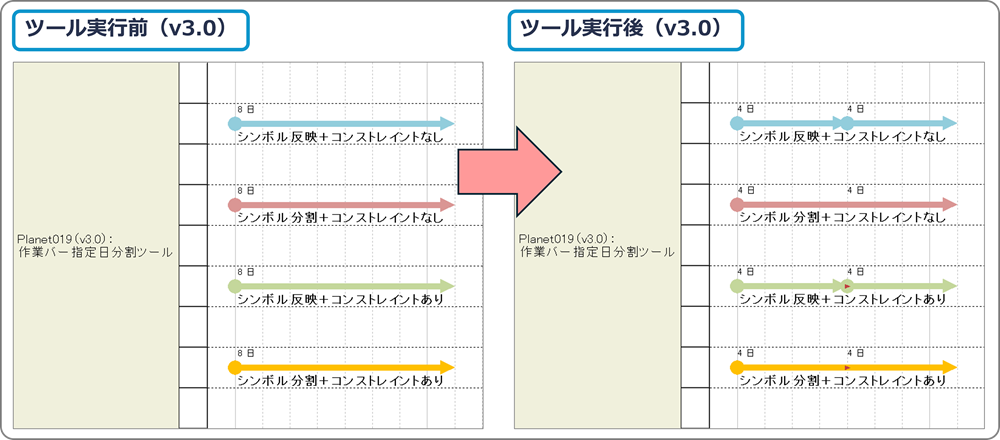

２）アップデート版（v3.0）：作業バー指定日分割ツール

アップデート版（v3.0）では、清水建設様からいただいたご要望も反映されています。

①指定日時での分割機能

分割する日時を指定して、作業バーを分割できます。

②分割後シンボルの選択機能

分割後の左右の作業バーシンボルについて、「従来通りの表示」または「元のシンボルを維持する」を選択できます！

③コンストレイント作成有無の選択機能

分割後の作業バーについて、コンストレイントの有無を選択できます！

■インストーラーのダウンロード

アップデート版（v3.0）をご利用いただくには、事前にインストーラーのダウンロードおよびインストールが必要です。

下記よりダウンロードしてご活用ください。
（ダウンロードした「Setup.msi」を実行するだけで簡単にインストールできます。）

清水建設社員ユーザー様：
https://www.webi.co.jp/shimz/tools/planet019/download.html

JV構成会社および協力会社様：
https://www.webi.co.jp/shimz/tools/planet019/download_jv.html

【手順】

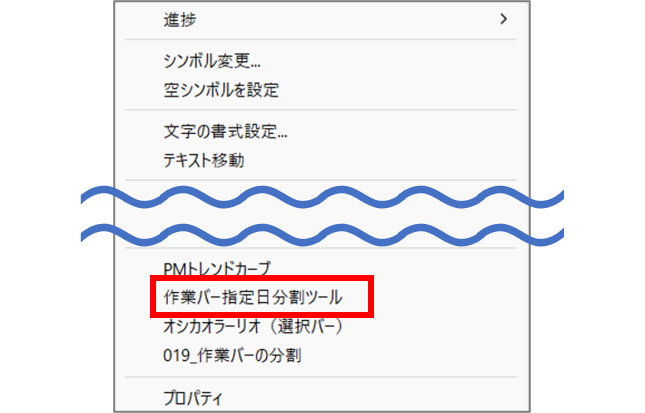

1.分割したい作業バーを右クリックし、［作業バー指定日分割ツール］ を選択します

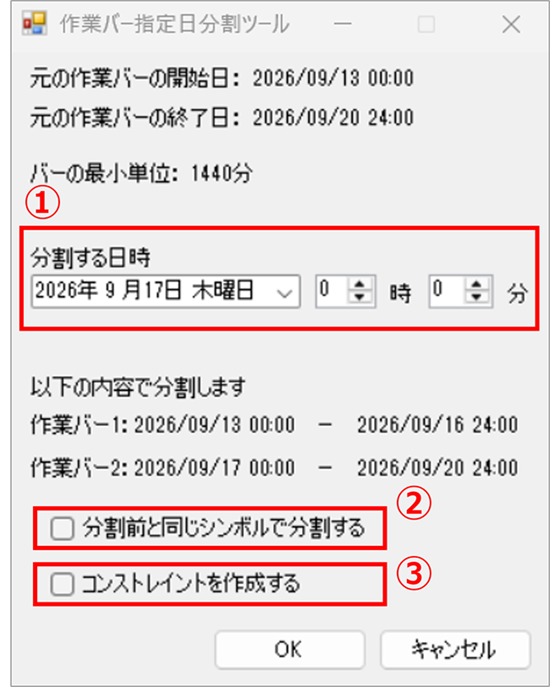

2.ツール画面が表示されたら、［分割する日時］ やオプションを設定します

①分割する日時：作業バーを分割したい日時を指定します。

②分割前と同じシンボルで分割する：

■チェックを入れる

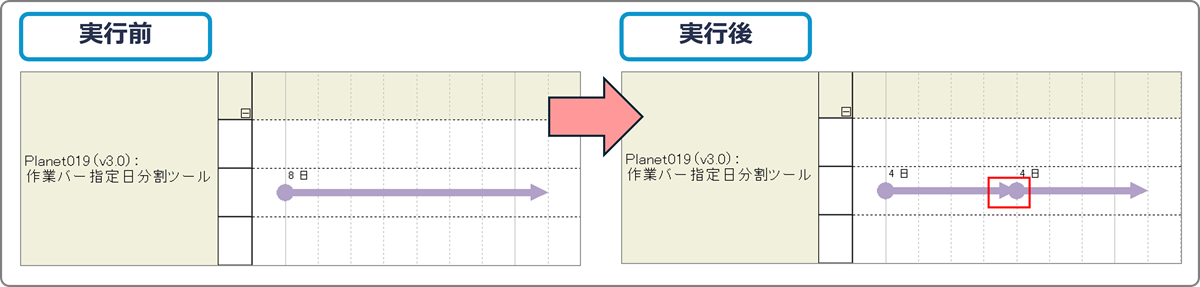

チェックを入れた場合は、分割後の作業バーが分割前と同じシンボルに設定されます。

■チェックを外す

チェックを入れずにツールを実行した場合は、分割後の左側の作業バーの開始日と分割後の右側の作業バーの終了日にシンボルが設定されます。

③コンストレイントを作成する：

■チェックを入れる

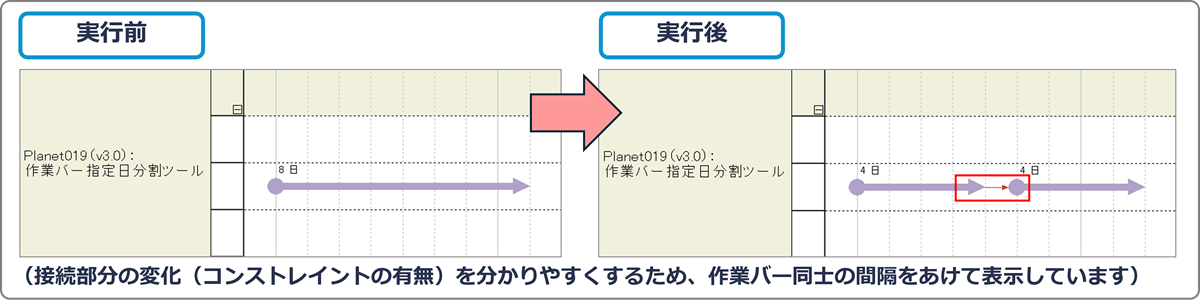

チェックを入れた場合は、分割後の作業バー同士が「FS（Finish-to-Start）」のコンストレイントで接続されます。

※分割された作業バーは、「FS（Finish-to-Start）」のコンストレイントで接続されます。

■チェックを外す

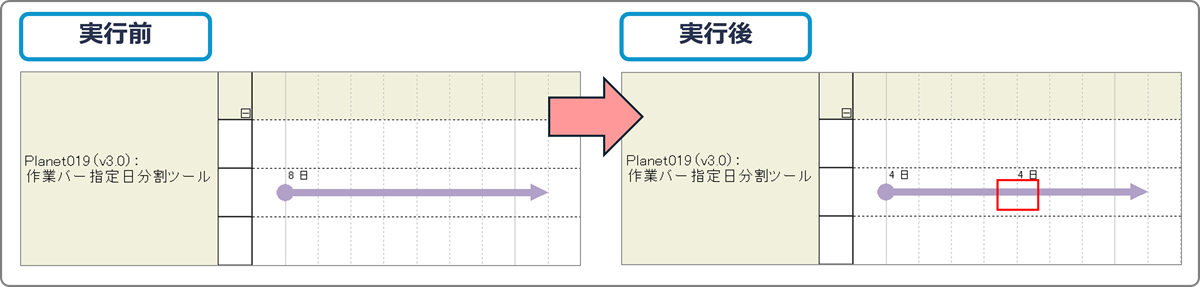

チェックを入れずにツールを実行した場合は、分割後の作業バー同士にコンストレイントが接続されません。

3.「OK」をクリックします

4.ツールの実行が完了すると、選択した作業バーが自動的に分割されます

是非ご活用ください！
